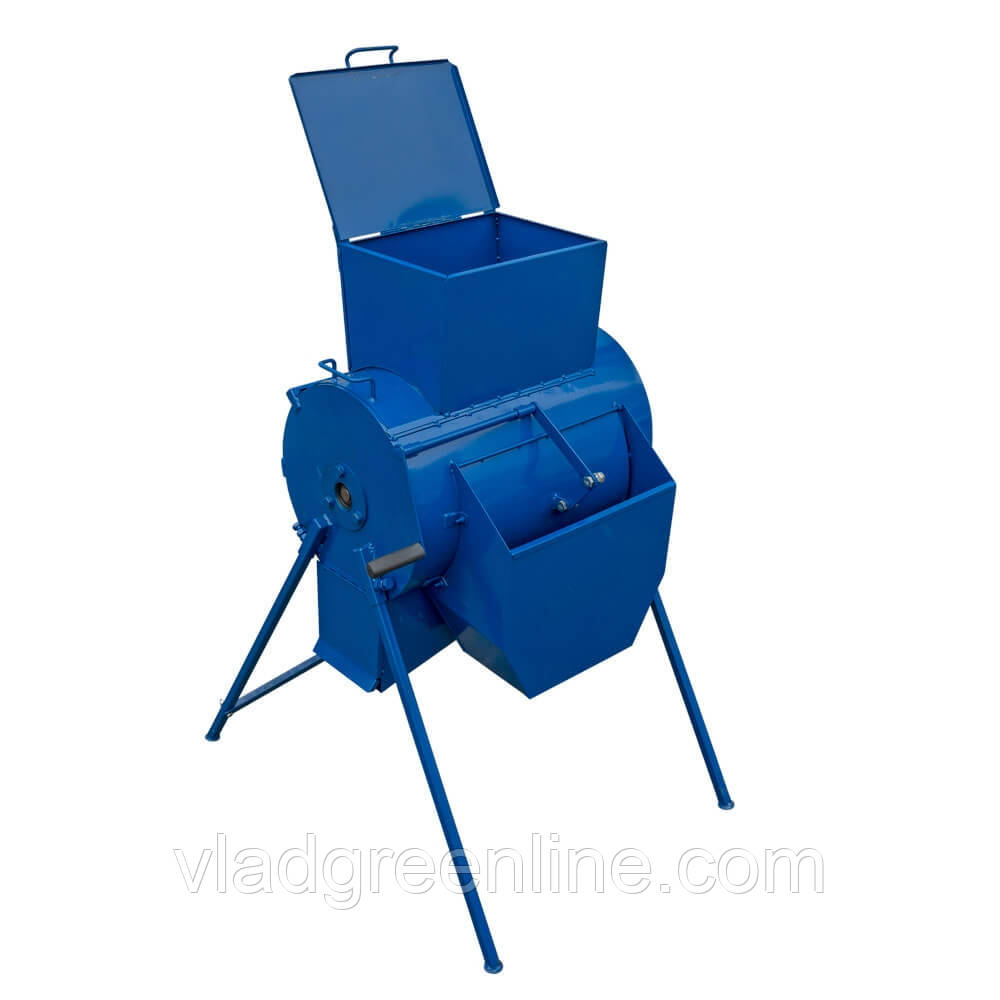

Лущилка для кукурудзи електрична (без двигуна) Преміум

Кукурзолущилка призначена для відділення зерен кукурудзи від кочана. Виконавчий механізм лупилки дає змогу використовувати як привод такі агрегати, як: важкий мотоблок типу Zirka-61, мототрактор, виготовлений на його базі, і електродвигун.

Важлива інформація

Кукурудзолущилка — це побутовий пристрій, не призначений для використання з промисловою метою!
Перед обмолотом качани кукурудзи мають бути якісно висушені.
Зерна кукурудзи після обмолоту в меленій камері лупички не придатні для використання як насіннє.

Основні вузли кукурудзики:

• молотильна камера;
• бункер завантаження;
• бункер вивантаження;
• лоток для очищених зерен;
• опорні ніжки;
• вал молотильної камери;
• ведомий шків;

Опис конструкції

Основний вузол кукурудзики — мелена камера. У молотильній камері розміщується вал із ланцюгами. Вал діаметром 53 мм встановлений на підшипники марки 205. Посадкові місця розбірні. До валу за допомогою сталевих скоб кріпляться 8 ланцюгів завдовжки 150 мм. Діаметр прутка ланка 5 мм. Один кінець вала має виліт для встановлення ведмедого шківа. Шків кріпиться на вал на шпонкове з'єднання. Зовнішній діаметр шківа — 270 мм. Посадковий отвір шківа має діаметр 25 мм. Шків призначений для застосування кліноремних ременів профілю «B».

У верхній частині мелинної камери розміщується бункер завантаження. Мелена камера та бункери завантаження й вивантаження виготовлені з листової сталі. Бункер завантаження відокремлений від мелинної камери шіберною засувкою.

У нижній частині мелинної камери розміщується лоток для збирання очищених зерен. Лоток відокремлений від камери сепараторною сіткою з діаметром отворів 15 мм. До молотильної камери на болтові з'єднання кріпиться бункер вивантаження й опорні ніжки. Ніжки виготовлені зі сталевого профілю перерізом 20 × 20 мм. Пара ніжок, розташованих із протилежного боку від бункера вивантаження, має підсилювач, виготовлений зі сталевого куточка 25×25 мм, товщина 3 мм.

Принцип дії

Обмолотка качанів кукурудзи здійснюється в молотильній камері завдяки механічному впливу ланцюгів, прикріплених до обертового валу. Відокремлені від качанів зерна прокидаються через сепараторну сітку в лоток для очищених зерен і під впливом сили тяжкості та вібрації скочуються похилою поверхнею лотка в тару. Після завершення обмолота оператор відкриває бункер вивантаження й ланцюга викидають кочани назовні.

Порядок роботи з кукурудзякою:

• приєднати кукурудзилку до приводного механізму;
• переконатися, що лупа встановлена надійно та спирається на 4 ніжки;
• запустити приводний механізм;
• відкрити кришку бункера завантаження, переконайтеся, що шиберна заслінка закрита і тільки після цього помістити в бункер качарки кукурудзи;
• відкрити шиберну заслінку;
• після закінчення обмолота відкрити бункер вивантаження та дочекатися очищення мелинної камери від кочанів.

На цьому цикл обмолоту закінчується.

Типи та характеристика приводних механізмів

Електродвигун.
Завод-виробник не комплектує кукурудзистку електродвигуном. Заказчик має самостійно придбати двигун і шків у спеціалізованому або інтернет-магазині.

• Потужність двигуна: 1,5 кВт.
• Частота обертання вала: 3000 об/хв.
• Діаметр шківа: 140 мм.

Габаритні розміри в розібраному вигляді:

• 900 × 830 × 600 мм

Габаритні розміри кукурудзаоловниці в зібраному вигляді:

• 1230 × 1040 × 800 мм
• Вага: 37 кг.
